不鏽鋼電解發黑,其黑色的色澤易于控制,并具有一定的硬度和一定的防護裝飾性,其耐蝕性優于鋼鐵熱處理發黑膜層,而且不影響不鏽鋼零件的精度,并對各種材質的不鏽鋼都适用。電解發黑可在室溫下進行,節約能源,操作方便。
一、不鏽鋼電解發黑溶液

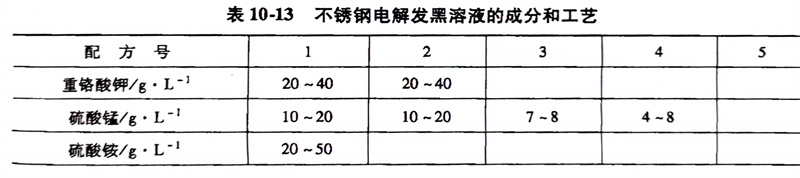

不鏽鋼電解發黑溶液的成分和工藝條件見表10-13。
二、不鏽鋼電解發黑工藝流程
1. 适合各種不鏽鋼的電解發黑工藝流程
抛光處理或機械抛光→去油→水洗→活化(硝酸15%~20%(質量分數),氫氟酸20%~22%(質量分數),水60%~63%(質量分數),時間5~10min,室溫)→水洗→電解着黑色(配方3)→水洗→自然幹燥→浸油或清漆。
2. 适合于各種不鏽鋼電解發黑工藝流程
化學除油(堿液60~80℃) →水洗→抛光→水洗→活化(硝酸:氰氟酸:水=2:3:7的混合液,室溫、時間10min)→水洗→電解發黑(配方4)→水洗→晾幹→布輪抛光→聚苯乙烯樹脂塗覆→固化→成品。
